Plotter de Corte Graphtec CE7000

Plotter de Corte Serie CE7000 de Graphtec

Con alimentación de materiales mejoran el seguimiento de materiales delgados y gruesos.

Graphtec CE7000

Disponible en 15", 24" y 50" pulgadas de ancho. Para la decoración de prendas de vestir, anuncios, gráficos de IMPRESIÓN y CORTE, mercados automotrices y muchos más ...

La nueva serie CE7000 cuenta con nuestro canal de corte popular para permitir operaciones de corte perforado o de corte fácil. El nuevo Graphtec CE7000 viene con nuestro complemento completo de software de Graphtec y junto con nuestra NUEVA conectividad Ethernet. Cutting Master 4 se conecta para usuarios de Adobe y CorelDRAW y nuestro siempre popular software Graphtec Pro Studio para diseño y corte de gráficos. La serie CE7000 de Graphtec funciona con plataformas PC y MAC o utiliza el nuevo y práctico puerto USB para unidad de memoria USB si es necesario.

NUEVAS CARACTERISTICAS INCLUIDAS EN LA SERIE CE7000

Nuevo 8.0 ARMS

Para aplicaciones de impresión y corte rápidas y precisas con función de compensación XY.

Nuevo DataLink

Función de código de barras de enlace de datos para máxima productividad.

Unidad USB

Conectividad USB Thumb Drive fácil de usar, por lo que NO se necesita computadora!

Características Generales

Código de Barras DataLink

Ahorre tiempo y reduzca la posibilidad de errores de producción mediante el uso de códigos de barras para procesar automáticamente múltiples trabajos con solo tocar un botón.

DataLink admite cualquier combinación de software RIP e impresora además del software Cutting Master 4 y Graphtec Pro Studio incluido.

El CE7000 detecta datos de corte vinculados con códigos de barras desde la PC del operador o la memoria flash USB, abre el archivo correcto, establece las condiciones de corte y comienza a cortar automáticamente.

Corte y Contornos

Las posiciones de herramientas separadas para el corte de contornos y troqueles aseguran la longevidad de sus cuchillas y tiras de corte al crear calcomanías y gráficos que se extraen sin esfuerzo de los medios de hoja y rollo.

ARMS 8.0

(Sistema de marca de registro avanzado).

Un nuevo y mejorado sistema avanzado de detección de marcas de registro, o ARMS, para aplicaciones de impresión y corte. El sistema de código de barras DataLink es la nueva incorporación a ARMS. Los códigos de barras ahora se pueden generar e imprimir como parte del diseño que crea una operación libre de manos. La lectura de las marcas de registro aumenta más rápidamente la productividad.

Funciones Especiales

Conexión de Red Ethernet

Ahora es posible una conexión de red a través de una interfaz de red que permite el uso de protocolos TCP / IP para transferir datos cortados.

Operación Offline USB

Se ha agregado un nuevo puerto USB secundario para colocar unidades de memoria USB para que los trabajos se puedan cargar y cortar sin la necesidad de una computadora. Seleccione la función de código de barras o seleccione el archivo directamente desde la memoria USB.

Nuevos Compartimientos

Nuevo compartimento incorporado para guardar accesorios/herramientas.

Corte y Velocidad Mejorados

Nuevo diseño del cabezal de corte que ahora permite realizar PERFCUT igual que el FC9000. La velocidad máxima de corte de 1000 mm/s mejora la productividad (CE7000-130).

Lectura de Material Especializado

Ahora elegimos entre 3 modos de Escaneo de marcas a través de la opción de el menú de Configuración cuando imprime y corta en papel especial, o en papel glossy.

Aplicaciones del Plotter de Corte Graphtec CE7000

Especificaciones Técnicas

Item CE7000-40 CE7000-60 CE7000-130
Configuration Grit roller with digital servo drive system
Maximum cutting area (W x L) 15" x 164' 24" x 164' 50" x 164'
Cutting area of guaranteed accuracy(W x L)
(when using the basket)
14" x 79" 23" x 79" 50" x 79"
Mountable media width 2"
19"
2"
28"
2"
60"
Number of push rollers 2 rollers 4 rollers
Maximum cutting speed 24"/s, in all directions 36"/s, at 45º direction 39"/s, at 45º direction
Maximum acceleration 69.6' (21.2 m/s2), at 45º direction 45.60' (13.9 m/s2), at 45º direction
Maximum cutting force 4.41 N (450 gf) in 38 steps
Minimum character size Approx. 5 mm (0.016") alphanumeric (varies depending on character font and type of media)
Programmable resolution GP-GL: 0.1 / 0.05 / 0.025 / 0.01 mm, HP-GL™: 0.025 mm
Repeat-ability Max. 0.1 mm in plot up to 2 m (*1)
Mountable number of tools 1 tool
Blade type Supersteel
Pen type Oil-based ballpoint, Water-based fiber-tip pen
Media type Self-adhesive marking film (vinyl, fluorescent, reflective) excluding high-intensity reflective film,
up to 25 mil (.63mm) cutting Graphtec Rhinestone Stencil material GRS1510-m
Interface USB 2.0 (Full Speed), Ethernet
10BASE-T/100BASE-TX
Buffer memory 2 MB
Command sets GP-GL / HP-GL™ (Set by command or auto-detect)
Display Graphic type LCD with back-light (240dots x 128dots), supports 10 languages
Registration mark sensing system Marks are scanned by an optical sensor (ARMS8.0), Segment area and Multiple marks compensation,
4-points axis alignment, Auto mark detect
Alignment accuracy Maximum 0.3 mm with printed image (when reading registration marks specified by this machine)
Power source 100 to 120, 200 to 240 V AC (Auto switch), 50 / 60 Hz
Power consumption 120 VA
Operating environment 10 to 35 ºC, 35 to 75 % R.H. (non-condensing)
Guaranteed accuracy environment 16 to 32 ºC, 35 to 70 % R.H. (non-condensing)

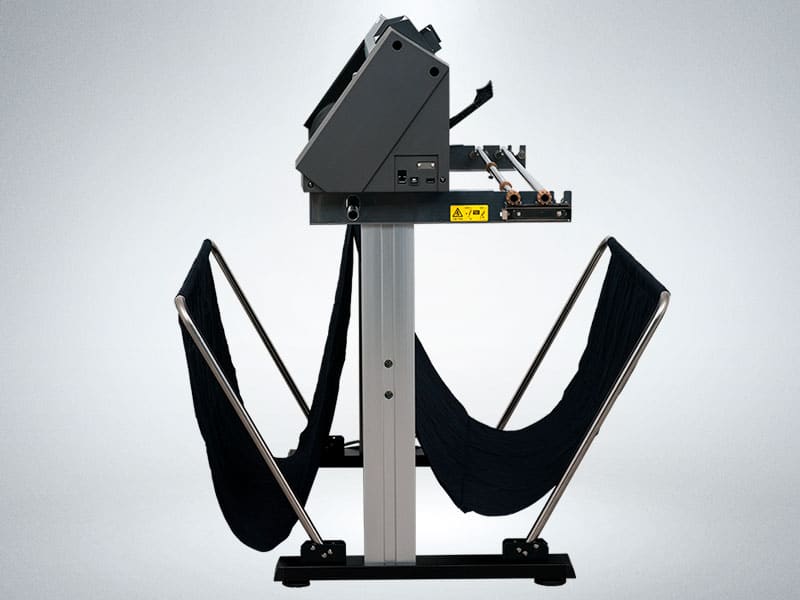

External dimensions (W x D x H)
(with Basket)
Approx. 30.4" x 11.5" x 12.3" Approx. 39.6" x 23" x 43"

(39.6" x 36.9" x 43")

Approx. 67" x 32" x 48"

(67" x 45.2" x 48")

Weight (Approx.)
(with Basket)
27.7 lbs (13kg) 51 lbs (23 kg)
55.6 lbs (25.2 kg)
112.4 lbs (51 kg)
121 lbs (54.9 kg)
Compatible OS (*2) Windows 10 / 8.1 / 7
Mac OSX 10.6 - 10.11 - 10.12 - 10.15
Included software Cutting Master 4, Graphtec Pro Studio (for Windows), Graphtec Studio (for Mac),
Windows driver
Compatibility Standards Safety PSE, UL/cUL, CE mark
EMC VCCI Class A, FCC Class A, CE mark

Presentación en PDF

Descarga la presentación en PDF del plotter Graphtec CE7000.

APLICACIONES DEL GRAPHTEC SERIE CE7000

Plotter de Corte de Escritorio de 40, 60 y 130 Centimetros de Ancho

  • Plotter de Corte de Viniles
  • Plotter de Corte de Vinil Textil
  • Plotter de Corte de Etiquetas
  • Plotter de Corte Kiss Cut
  • Plotter de Corte de Vinilos
  • Plotter de Corte Graphtec de Viniles
  • Plotter de Corte Graphtec de Escritorio
  • Plotter Graphtec de Recorte de Calcamonias
  • Plotter de Corte para Sublimación
  • Plotter de Corte para Estampados
